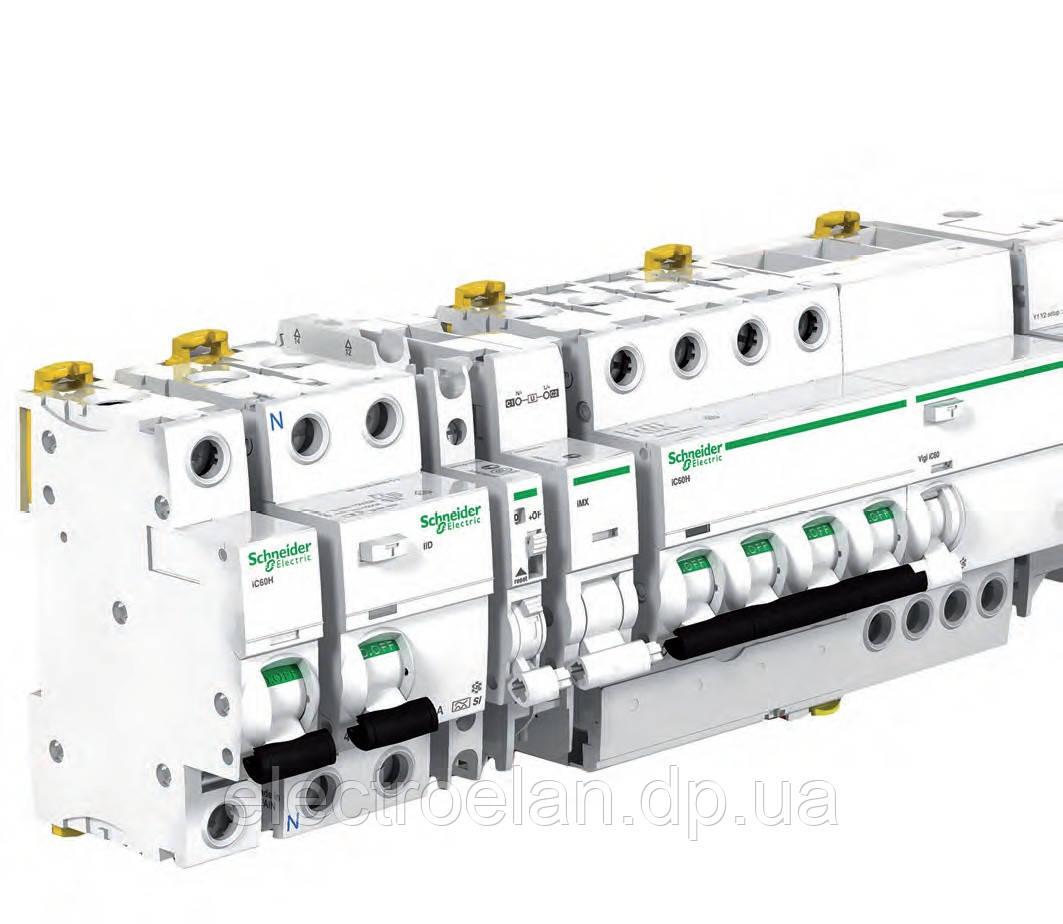

Автоматичні вимикачі серії iK60N, iC60 (Acti 9)

Автоматичні вимикачі Acti 9 iK60N - це стандартне виконання серії Acti 9. На відміну від виконання iC60N не мають віконця індикації VisiTrip і зеленої смуги на рукоятці VisiSafe. Не передбачають використання аксесуарів – додаткових контактів і розчіплювачів, більш вузький асортимент – немає автоматичних вимикачів з кривими B і D, тільки відповідність стандарту для побутового застосування МЕК 60898, на відміну від iC60N, який відповідає промисловому стандарту МЕК 60947-2, не має ізолюючих шторок на клемах.
Крім цього, у iK60 і iC60N ідентичні габарити та дизайн, однакова відключаюча здатність – 6кА, наявність механізму швидкого включення. Апарат iK60 призначений для застосування в житловому секторі (для квартирних щитів, щитів освітлення тощо, де не потрібні аксесуари і нетипові номінальні струми або криві відключення). При цьому iK60 збігається з дизайну з iC60 і можуть використовуватися в одному розподільній шафі. Автоматичні вимикачі iK60 є прямою заміною серії ВА63 Домовик.

Автоматичні вимикачі Acti 9 iC60 використовуються для захисту електричних ланцюгів в будь-яких промислових і громадських будівлях, для будь-яких застосувань, в мережах з високим рівнем перешкод або поблизу джерел електромагнітного випромінювання, в забрудненому навколишньому середовищі, захисту ланцюгів електродвигунів та захисту ланцюгів постійного струму.

Технічні особливості модульних автоматичних вимикачів Acti 9 iC60:

Номінальний струм: від 1 до 63 А.
Широкий вибір значень відключаючої здатності до 100 кА і типів час-струмових характеристик: B, C, D і т. д.
Відповідність стандартам МЕК/EN 60898 або МЕК/EN 60947-2, підтверджене офіційними національними органами з сертифікації.
Повна координація з диференціальним вимикачем навантаження Acti 9 і модульними автоматичними вимикачами в литому корпусі NSX.
Придатні для роз'єднання згідно стандарту МЕК 60947.
Робоча напруга: до 440 В пер. струму, напруга ізоляції: 500 У.
Додаткові модулі диференціальної захисту: iC60 Vigi.
Допоміжні пристрої: контакти стану та індикації, незалежний розчепитель, розчеплювача мінімального і максимального напруження.

Характеристика спрацьовування при КЗ:
- хар-ка В 3-5 призначені для захисту активних навантажень і протяжних ліній освітлення з системами заземлення TN і IT (розетки, освітлення).
- хар-ка З 5-10 призначені для захисту ланцюгів з активним і індуктивним навантаженням з низьким імпульсним струмом (компресор, вентилятор)
- хар-ка D 10-20 використовується при навантаженнях з високими імпульсними (пусковими) струмами і підвищеному струмі включення (низьковольтні трансформатори, лами-розрядники, підйомні механізми, насоси)
- хар-ка K 8-15 активно-індуктивне навантаження, ел. двигуни, трансформатори
- хар-ка Z 2-3 електроніка
