Перетворювач частоти INVT GD100

У даній серії частотних перетворювачі є можливість вибору як скалярного, так і векторного способу управління, при цьому немає особливої необхідності використовувати датчики зворотного зв'язку. Дана лінійка перетворювачів частоти є еволюційним продовженням лінійки CHF100A, з деякими поліпшеннями і раніше виступає в якості частотного перетворювача загального призначення.

Нижче наведені технічні характеристики даної лінійки:

1. Потужність від 0,75 до 15 кВт
2. Напруга: АС 3 400В +/- 15%
3. Вихідна частота: 0,00...400,00 Гц
4. Тип управління: векторне керування без датчика зворотного зв'язку (енкодера), скалярний управління V/F
5. Перевантажувальна здатність: 150% від номіналу протягом 60 сек; 180% - 10 секунд; 200% - 1 секунда.
6. Точність підтримки швидкості: +/- 0,2 % від максимальної швидкості (SVC)
7. Точність управління обертаючим моментом: 10%
8. Глибина регулювання: 1:100 (SVC)
9. Дискретних входів:4
10. 1 високошвидкісний імпульсний вхід (50кЦг)
11. Релейних виходів:2
12. Аналогових входів:1канал 0...10В/0...20мА, 1 канал -10...+10В
13. Аналогових виходів:2 каналу 0...10В/0...20мА
14. Автоматичне регулювання напруги (AVR)
15. Вбудований ПІД-регулятор
16. Вбудований порт RS-485: підтримка стандартних Modbus RTU; Modbus ASCII

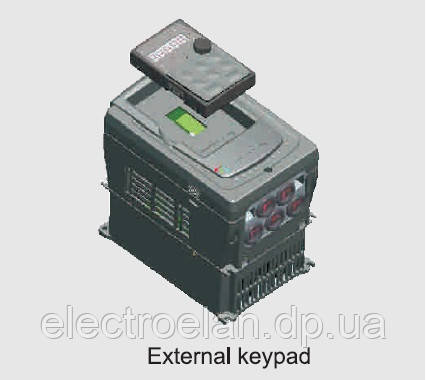

17. Багатофункціональна клавіатура – швидкий доступ до всіх параметрів користувача
18. LCD-клавіатура для завантаження і збереження настройок
19. Температура навколишнього середовища: -10...+50 С
20. Вологість: не більше 90% без утворення конденсату
21. більше 30 захисних функцій
22. Ступінь захисту: IP 20
23. Вбудований фільтр EMC

Технічні особливості:

• Забезпечують відмінну якість управління з автоматичним підстроюванням параметрів під обертовий або нерухомий двигун;
• Незалежні повітроводи дозволяють монтувати пристрій на стіну або на фланець (через стіну);
• Вбудований фільтр СЗ входить в стандартну комплектацію;
• Конструкція пристрою відповідає міжнародним стандартам IEC і пройшла сертифікаційні випробування СЕ в міжнародному органі по сертифікації TUVSUD.

Типові застосування:

• Верстатобудування;
• текстильна промисловість;
• керамічне виробництво;
• обладнання для харчової промисловості;
• транспортне обладнання;
• обладнання для виробництва пластмас.
