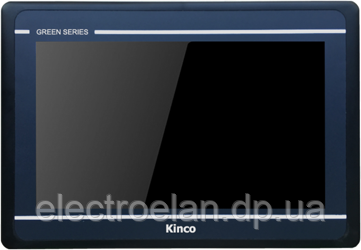

Панель оператора KINCO GL100E

Сенсорна панель оператора KINCO GL100E серії Green

Панель оператора KINCO (HMI панель) GL100E серії Green — це електронний пристрій із сенсорним дисплеєм, призначений для візуального зображення інформації про стан різних технологічних процесів. Також панель оператора KINCO GL100E дає змогу безпосередньо із сенсорного дисплея оперативно керувати різними параметрами технологічних процесів. Крім цього панель GL100E може  здійснювати накопичення та зберігання даних за основними робочими параметрами системи.

Панель оператора KINCO GL100E виготовлена в оновленому дизайні з ядром Linux і новою прошивкою, центральним процесором Freescale, 792 МГц, пам'яттю DDR3, 128 M, і найголовніше, що тепер панель має кольоропередавачі в 16 770 000 кольорів (* крім 15')! у порівнянні з серією MT4000

До того ж важливою деталлю панелі оператора GL100E цієї серії (Green) є захисне покриття друкованої плати, яке дає змогу підвищити міцність, вологостійкість, пило-захищеність, а також запобігти корозії плати в будь-яких, навіть найнесприятливіших умовах експлуатації (температурний експлуатаційний діапазон від -10 до +55ᵒС).

Панель оператора має власне середовище розробки "Kinco Dtools", , яка підтримує векторну графіку, растрові файли bmp, jpg, gif і дає змогу розширювати функціональні можливості панелі оператора за засобами Симакросів. Середовище розроблення інтерфейсів перебувати у вільному доступі, завантажити середовище розроблення можна тут. Концептуально середовище розробки Kinco Dtools — це продовження ідей середовища Kinco HMIware, за середовищем Kinco HMIware наша компанія розробила навчальний відеокурс, який Ви можете переглянути тут.

Особливості панелі оператора GL100E:

-Цвітропередавання: 16.7 мільйона кольорів
-Яскравість від 250 кд/м2
-Пам'ять ОЗП: 128 Мб DDR3
-Процесор ARM RICS 792 Мгц
-Середа розробки DTools (сумісність із проєктами Kinco HMIware)

Функціональні можливості GL100E:

- Завантаження проєкту через кабель USB/Ethernet

- Під'єднання панелі оператора до персонального комп'ютера  при помощи USB-кабеля (USB-B) или по средствам Ethernet порта.

- Завантаження проекту через USB-Flash накопичувач/SD-карта

- Розробник  може вести та зберігати на USB-Flash накопичувач/SD-карти архіви: значень параметрів, журналів аварій, журналів подій.

- Можливість настроювання багаторівневого доступу до інтерфейсу

- Середовище розроблення інтерфейсів Kinco Dtools дає можливість завантаження графічного зображення підтримуваних форматів, зокрема:ultash, bmp, png, gif.

- Середовище розробки інтерфейсів Kinco Dtools підтримує язичок СІ. Розробник може створювати мовою СІ макроси.

ЕКСПЛУАТАЦІЙНІ ПАРАМЕТРИ KINCO GL100E:

• Дисплей: 10.1 дюйма
• Роздільна здатність: 1024*600 точек
• Цвет: 16.77 мільйонів квітів
• Підсвічування: LED
• Яскравість: 400 кд/м2
• Ресурс підсвічування: не менш ніж 30 000 годин
• Сенсорна панель: Чотиридротова прецизійна гумова сітка
• Процесор: 32-бітний ARM RISC процесор 792 МГц
• Пам'ять: Флешпам'ять 128 Мегабайт, 128 Мегбайт DDR3
• Пам'ять команд і годинник реального часу: 512 Кбайт і годинник реального часу
• Програмне забезпечення: KincoDtools
• Завантаження програм: mini-USB Slave/Послідовний порт/Ethernet
• COM порт: COM0: RS232/RS485-2/RS485-4, COM2:RS232
• Порт принтера: Послідовний порт/USB порт
• Порт Enternet: Да

ЕЛЕКТРИЧНІ ПАРАМЕТРИ KINCO GL100E:

• Номінальна потужність: 6 Вт
• Номінальна напруга: 24 В постійного струму
• Діапазон вхідного сигналу: 12~28 В постійного струму
• Допустимий час відсутності харчування: < 3 мс
• Опір ізоляції: Понад 50 МОм за 500 В постійного струму
• Випробування на електричну міцність: 500 В змінного струму впродовж 1 хвилини

ПАРАМЕТРИ РОБОДІВАННЯ KINCO GL100E:

• Робоча температура: 0 - +45 *С
• Робоча вологість: 10-90% без конденсації
• Температура зберігання: -10 - +60 *С
• Вологість зберігання: 10-90% без конденсації
• Ударні випробування: 10-25Гц
• Метод охолодження: Природна вентиляція

КОНСТРУКТИВНІ ХАРАКТЕРИСТИКИ KINCO GL100E:

• Колір оболонки: Чорний
• Матеріал оболонки: Пластик
• Розміри (мм): 280*193*36
• Розмір контуру (мм): 261*180
• Вага (кг): 0,9
