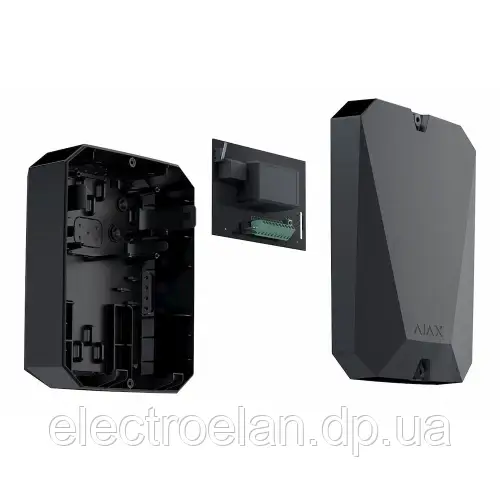

Модуль Vhfbridge Для Підключення Систем Безпеки До Сторонніх Двч-Передавачів Black (33614.92.Wh1) Ajax

Ajax vhfBridge black — це модуль для підключення систем безпеки Ajax до сторонніх ДВЧ-передавачів. Має 8 транзисторних виходів для підключення до ДВЧ-передавачів. Працює в складі системи безпеки Ajax, зв’язуючись з хабом по захищеному радіопротоколу Jeweller. Дальність зв’язку з хабом при відсутності перешкод – до 1800 метрів. Поставляється в конфігурації з корпусом. Живлення від мережі DC 110 – 230 В, може працювати від резервного акумулятора на 12 В. Колір: чорний.

Миттєва доставка тривог без інтернету

Модуль vhfBridge — це транспондер, що забезпечує хаб ще одним каналом зв’язку з пультом моніторингу. З модулем vhfBridge систему Ajax можна використовувати в містах з нестабільним інтернетом, горах, природно-заповідних зонах або пустельній місцевості. vhfBridge дозволяє передавати тривоги і події системи по ДВЧ-радіохвилях на десятки кілометрів. Пристрій може використовуватися як основний або резервний канал зв’язку.

Принцип роботи Ajax vhfBridge

Модуль Ajax vhfBridge розроблений для підключення ДВЧ-передавачів сторонніх виробників з метою створення додаткового каналу передачі подій на ПЦС.

Канал зв’язку з ПЦС, створений за допомогою vhfBridge, може використовуватися як єдиний або як резервний канал зв’язку з ПЦС (рекомендований і більш надійний варіант). Це означає, що хаб може паралельно передавати всі події і тривоги на пульт охоронної компанії не тільки через SIA, Contact ID та інші пропрієтарні протоколи, а й за допомогою vhfBridge.

Інформацію про тривоги і події транспондер отримує від хаба по радіоканалу Jeweller. Потім vhfBridge передає її на сторонній ДВЧ-передавач по дротах. ДВЧ-передавач, в свою чергу, передає всі події і тривоги на ПЦС по радіоканалу.

Надійність та універсальність Ajax vhfBridge

Надійний та універсальний модуль Ajax vhfBridge має:

• місце під резервний акумулятор 150×64×94 мм;
• перфоровані зони для акуратної прокладки проводів;
• 8 потенційних виходів, які налаштовуються, для передачі подій на ДВЧ-передавач;
• живлення ДВЧ-передавача 12В/2 А;
• темперний захист на розкриття та відрив, захищений від саботажу корпус.

Продумана автономність

У корпус vhfBridge встановлюється резервний акумулятор до 7 Ач, від якого можна живити ДВЧ-передавач зі споживанням до 2 А. Це дозволяє не оснащувати передавач батареєю та знижує частоту його обслуговування. У разі відсутності живлення на об’єкті, транспондер і передавач працюють від резервного акумулятора до 75 годин, продовжуючи передавати події на пульт моніторингу.

Налаштування передачі сигналів в додатку Ajax

Кожен вихід vhfBridge можна налаштувати в додатку Ajax: задати подію або відключити.

Надійний зв’язок

Модуль Ajax vhfBridge зв’язується з хабом по зашифрованому радіопротоколу Jeweller. Він гарантує безперебійну взаємодію всіх пристроїв системи безпеки. Радіопротокол використовує фрейми для синхронізації сеансів зв’язку пристроїв, аутентифікацію для виключення підроблювання і шифрування для захисту від крадіжки даних.

• доставка тривоги за 0,15 секунди;
• час опитування хабом від 12 секунд.

Інсталяція Ajax vhfBridge

Ajax vhfBridge підключається до хабу в додатку зчитуванням QR-коду. Для акуратної прокладки проводів в корпусі транспондера передбачені перфоровані ділянки. Виходи налаштовуються через додатки Ajax для смартфонів і комп’ютерів.

Комплектація Ajax vhfBridge

В комплект Ajax vhfBridge входить:

• модуль vhfBridge;
• кабель живлення;
• кабель підключення;
• монтажний комплект;
• корпус;
• коротка інструкція.
